本方案基于IEC 60364 / GB 50054 / GB/T 16895.15标准，对注塑车间配电进行全参数精确校核。重点修正旧版中电缆选型未考虑谐波中性线放大、未计及多回路敷设降温系数、脱扣曲线与负载特性不匹配、选择性配合时间级差不明确等深层缺陷，确保在40℃环温、满负荷、高谐波工况下持续可靠运行。

一、负荷特性精确量化

注塑设备为阻性（加热）与整流性（伺服驱动）复合负载，精确电参如下：

· 伺服启动特性（修正）：现代伺服软启动限制启动电流 ≤ 1.5倍额定电流（非3~7倍），启动冲击时间 ≤ 3s，故无需为此放大上级开关或电缆。

· 谐波特征（关键）：六脉波整流伺服驱动器产生 5次、7次、11次 特征谐波，电流总谐波畸变率 THDi ≈ 35%~50%。三次谐波（3n次）在Yyn接线变压器下会导致中性线电流急剧升高，N线电流可达相电流的1.5~1.7倍。

· 三相不平衡度：加热圈因接触器粘连或电热管老化，允许不平衡度 ≤ 15%（超限则需增加断相保护或加热器专用监测模块）。

二、配电系统架构

严格执行三级配电（总→分→末） + 两级漏保（总+末） + TN-S五线制。

精确强制：二级分配电箱内，中性线（N）与保护地线（PE）必须采用独立汇流排，且PE排需与箱体直接电气连通（接地电阻≤4Ω）。

三、线缆选型与敷设精确校正

1. 环境与敷设降容修正

国标YJV电缆在40℃空气中明敷载流量需乘以温度校正系数K1=0.87（若环温45℃则取0.79）。若桥架内多层多回路密集敷设，还需乘以成束校正系数K2（2层取0.8，3层取0.7）。实际选型应以 I实际 ≥ I额 / (K1×K2) 反推。

2. 谐波工况下的中性线截面积

由于伺服谐波导致N线过流，N线截面严禁按“相线一半”选取。当THDi＞15%时，N线截面必须 ≥ 相线截面。
故原旧版3×25+2×16错误极大。修正为：3×25+2×25（N/PE同截面）或4×25+1×16（当三相负载严重不平衡时推荐）。

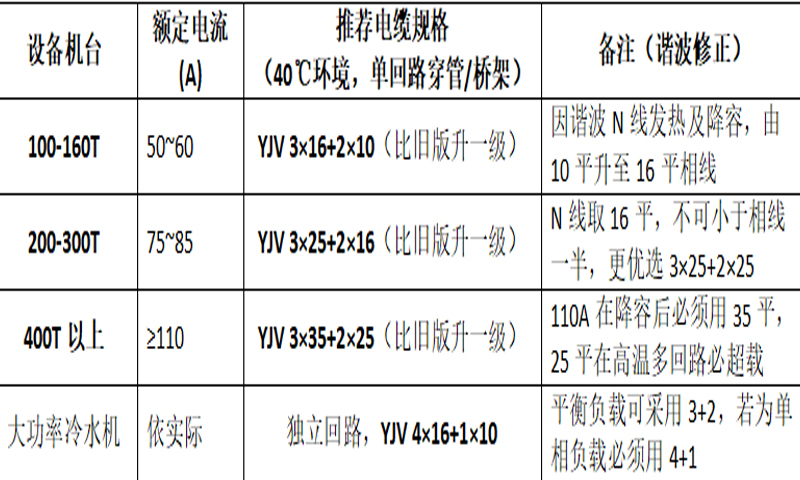

3. 精确匹配表

4. 耐温与隔离精度

· 靠近加热区（料筒）1米范围内，电缆护套耐温等级须达 ≥ 90℃（选用YJV-90，普通PVC为70℃易老化）。

· 信号线（热电偶/伺服编码器）与动力线空间间距 ≥ 300mm；若无法满足，信号线须采用双绞屏蔽电缆，屏蔽层单端接地。

四、电气保护选型精确参数

1. 断路器脱扣曲线类型

· 加热回路（阻性）：选用C型脱扣器（瞬时脱扣 5~10In），整定电流 = 1.05~1.1倍计算电流（防误跳）。

· 伺服驱动回路（整流性）：必须选用D型脱扣器（瞬时脱扣 10~20In），整定电流 = 1.2~1.3倍额定电流（规避合闸时整流滤波电容充电浪涌，C型在此处易误跳）。

· 总进线柜：选用选择性B类断路器（短延时功能），配合电子脱扣器。

2. 短路分段能力（Icu）精确值

依据车间变压器容量（假设1600kVA，阻抗6%），低压侧最大短路电流约 25kA。总进线断路器Icu必须 ≥ 50kA（预留余量），分配电箱进线Icu ≥ 25kA，末端开关箱Icu ≥ 10kA。严禁选用Icu=6kA的微断直接替代塑壳断路器。

3. 漏电保护选择性时间梯度

实现级差配合，避免越级跳闸的时间差必须 ≥ 0.2s：

· 一级总柜（防火）：剩余电流动作值 300mA（优选，针对火灾预警），延时0.5s（AC型或A型，视剩余电流波形）。

· 二级分配箱：强制不设漏电。

· 三级末级（人身防护）：30mA，瞬动（≤0.1s），且必须选用A型漏电保护（注塑机伺服驱动产生脉动直流剩余电流，AC型无法对直流分量脱扣，属严重选型错误！）。

五、谐波治理与无功补偿精确配置

· 无功补偿柜内串联电抗器（核心）：电容器组前必须串联 7% 电抗率的电抗器（调谐频率约189Hz），避免与5次谐波发生并联谐振放大谐波。无此配置，电容器极易鼓包爆炸。

· 补偿容量估算：按变压器容量 30%~40% 配置自动投切分组（每组≤30kvar）。

· 有源滤波（APF）：针对总进线处THDi，若注塑机台数≥10台，建议加装 100A~200A APF 模块，目标将THDi抑制至 ≤ 15%（满足GB/T 14549）。

六、接地故障回路阻抗精确校核

为确保末端单相接地故障时，断路器能在规定时间内切断电源（≤5s），故障回路阻抗Zs必须满足：
Zs ≤ (0.8 × U0) / Ia
（其中U0=220V，Ia为断路器瞬动脱扣电流，0.8为电压系数）

· 举例：200T注塑机D型脱扣器瞬时整定值若为 80A×10倍=800A，则允许最大回路阻抗 Zs ≤ (0.8×220)/800 ≈ 0.22Ω。

· 实施要求：施工结束后必须实测末端回路阻抗，若实测值超标，必须增大电缆截面或增设局部等电位联结，严禁仅凭电压达标即送电。

七、精确计算示例

工况：200T注塑机，额定电流80A（计算依据：45kW / (0.38kV×1.732×0.85)）。

1. 断路器整定：伺服驱动选D型，系数取1.25（针对整流滤波浪涌），即 100A 断路器。

2. 电缆截面反推：假设桥架内温度40℃（K1=0.87），同层3回路（K2=0.8）。所需载流量 ≥ 80 / (0.87 × 0.8) ≈ 115A。查YJV载流量表，25平约105A不足，必须选用3×35+2×25（旧版3×16+2×10在工程上80A其实勉强，但计入修正系数后严重不足）。

3. 中性线（N）放大：因伺服产生3次谐波，N线取等截面 25平（即 3×35+2×25）。

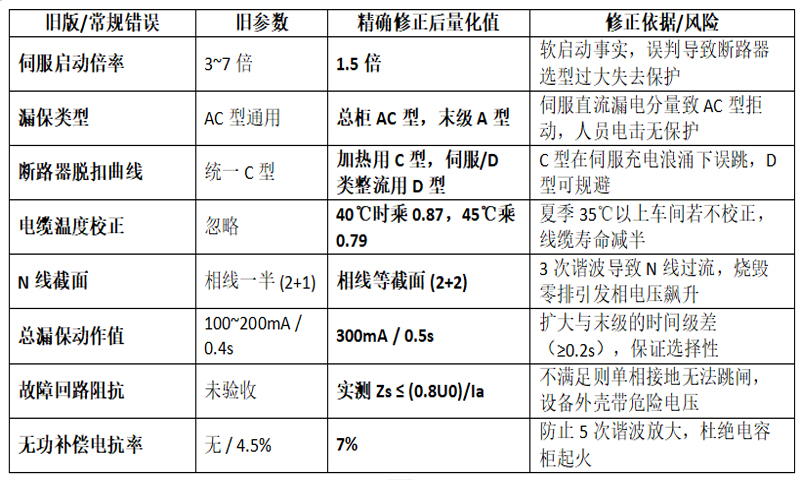

八、关键错误修正汇总

九、运维硬性阈值

· 温升阈值：配电柜内端子排温度监测，温升 ≤ 70K（环境温度+70℃），超过需紧固或更换端子。

· 零地电压：在满负荷运行下，N-PE之间电压 ≤ 5V（超限表明三相严重不平衡或N线阻抗过大）。

· 绝缘电阻：主回路送电前及每年雨季前，摇表测试相间及对地绝缘电阻 ≥ 2MΩ（潮湿车间下限，低于此值需除湿处理）。

本方案自实施之日起，作为注塑车间配电设计、改造、验收及运维的量化检测标准。
